DV0P0800总线X4线缆接线图

此线缆的屏蔽层不连接连接器的端子。详细请参考以下”接线图”。

对应伺服系列：

AC伺服电机
MINAS A6NF系列、MINAS A6NE系列、MINAS A6BF系列、MINAS A6BE系列
MINAS A5IIN系列、MINAS A5B系列、MINAS A5A系列、MINAS E系列
MINAS S系列、MINAS EP系列、MINAS EP系列、MINAS EX系列、MINAS EX系列

<须知>

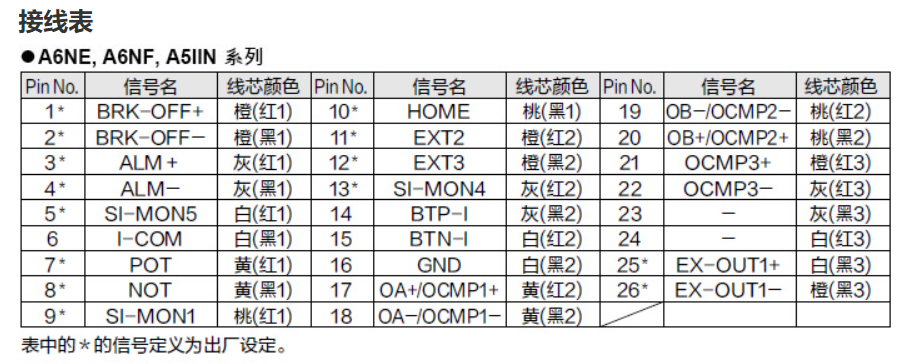

线芯颜色的识别方法:以 PIN NO.1为例,"橙".. 电缆的颜色，"红1"...一个红色原点符号表示。

<注意>

此线缆的屏蔽层与连接器的端子不相连。

电缆的屏蔽线与电缆的连接器外壳相连,并通过驱动器的连接器外壳与FG相连。

需要将屏蔽层与GND相连的情况下,请使用接口用连接器套件DV0P0770。

此时若将屏蔽层与线缆侧连接器的外壳相连后.FG与GND会相连。

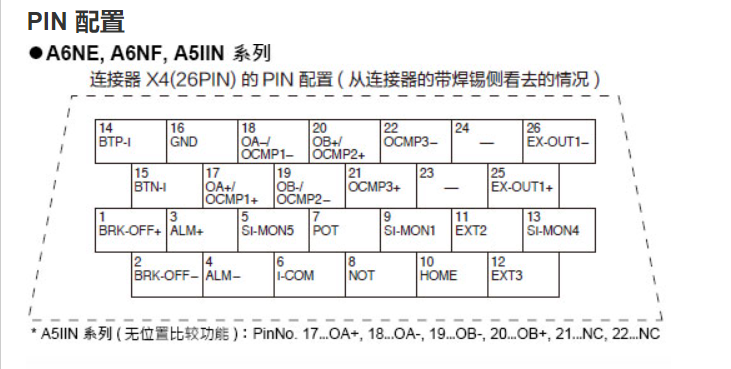

DV0P0770连接器PIN排列
